Features
- Einstellbare Transimpedanz-Verstärkung von 102 bis 108 V/A
- Bandbreite bis 200 MHz
- InGaAs- und Si-Modelle für den Spektralbereich von 320 – 1700 nm
- Hohe Eingangsdynamik, linear bis 10 mW optische Eingangsleistung
- Große Detektorflächen bis zu 3 mm Durchmesser
- Sehr rauscharm, NEP bis zu 47 fW/√Hz
- Schaltbare Tiefpassfilter zur Minimierung des Breitbandrauschens
- Faseroptik- und Freistrahl-Eingang
- 1.035″-40 Freistrahl-Eingangsgewinde, kompatibel mit vielen optischen Standardsystemen
- Einstellungen manuell oder per Digital-Interface möglich
| Modell | OE-300-SI-10-FST | OE-300-SI-30-FST | OE-300-IN-01-FC | OE-300-IN-03-FST |
|---|---|---|---|---|
| Detektortyp | Si-PIN | Si-PIN | InGaAs-PIN | InGaAs-PIN |
| Detektorgröße [mm] | 1,0 x 1,0 | Ø 3,0 | Ø 0,08 | Ø 0,3 |
| Spektralbereich [nm] | 400 – 1000 | 320 – 1000 | 900 – 1700 | 800 – 1700 |
| NEP (Abhängig von Verstärkung) [/√Hz] | 76 fW – 322 pW | 81 fW – 325 pW | 47 fW – 180 pW | 52 fW – 192 pW |
| Datenblatt |  |
|
|
|
Die folgenden Spezifikationen gelten für alle Modelle:
| Arbeitsbereich | Low Noise | High Speed | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Verstärkung [V/A] (Transimpedanz) | 102 | 103 | 104 | 105 | 106 | 107 | 103 | 104 | 105 | 106 | 107 | 108 |
| Bandbreite (−3 dB) [MHz] | 200 (100)1 | 80 (60)1 | 14 | 3,5 | 1,8 | 0,22 | 175 (100)1 | 80 (60)1 | 14 | 3,5 | 1,8 | 0,22 |
| Genauigkeit | ±1 % (Transimpedanz) | |||||||||||
| Tiefpassfilter | schaltbar auf 1 MHz und 10 MHz | |||||||||||
| Ausgang | ±1 V (@ 50 Ω Last), für lineare Verstärkung | |||||||||||
| Versorgungsspannung | ±15 V, +150 mA / −100 mA typ., ±200 mA empfohlen | |||||||||||
| Steuer-Interface | 5 opto-isolierte Digitaleingänge, TTL/CMOS kompatibel, analoger Eingang zur Steuerung der Offset-Spannung | |||||||||||
| Gehäuse | 170 x 60 x 45 mm (L x B x H), Gewicht 320 g | |||||||||||
1) Modell OE-300-SI-30
Offset über Trimmer und externe Steuerspannung einstellbar. LED Overload Anzeige. Ausgang kurzschlussfest. Versorgungsspannung ±15 V über 3-polige Lemo®-Buchse. Ein passender Stecker wird mitgeliefert. Passendes Netzteil der Serie PS-15 optional erhältlich. Weitere Einzelheiten siehe Datenblatt.
Stecker und Buchsen
FEMTO Verstärker und Fotoempfänger werden standardmäßig je nach Modell entweder mit BNC- oder SMA-Buchse geliefert. Gerne montieren wir andere Stecker und Buchsen nach Ihren Wünschen. Zu den Möglichkeiten gehören neben BNC, SMA und Typ N auch weitere Typen auf Anfrage. Fügen Sie Ihren Wunsch einfach Ihrer Angebotsanfrage hinzu oder kontaktieren Sie unser Support-Team.
Alternative Stecker und Buchsen für Fotoempfänger sind nur am Signalausgang und an Monitorausgängen ohne weiteres möglich. Alternative optische Eingänge sind ebenfalls nicht ausgeschlossen aber nur im Rahmen einer Sonderanfertigung umsetzbar.
Sonderanfertigungen
Erfüllt keines der Produkte Ihre Anforderungen? Gerne bieten wir Ihnen eine auf Ihre Anwendung zugeschnittene Sonderanfertigung an, die auch als OEM-Version umsetzbar ist. Unser technischer Support freut sich auf Ihre Anfrage. Womöglich finden Sie auch unter den verwandten Produkten etwas passendes.
Universal-Fotoempfänger für den MHz-Bereich
Der OE-300 Fotoempfänger ist eine Kombination aus hochwertiger Fotodiode und nachfolgendem High-End Transimpedanzverstärker mit einstellbarer Verstärkung. Das niedrige Eingangsrauschen (NEP) ermöglicht hochempfindliche Messungen und setzt besonders in den mittleren und hohen Verstärkungseinstellungen Maßstäbe für Breitband-Fotoempfänger im MHz-Bereich. Die relativ großflächigen Detektoren erleichtern das optische Fokussieren und sichern zusätzlich einen hohen und stabilen Kopplungsgrad bei Verwendung der für die Si-Modelle optional erhältlichen Faseroptik-Adapter PRA-FC/SMA.
Die stufenweise einstellbare Verstärkung von 102 bis 108 V/A (dekadische Inkremente) erlaubt die präzise und verlässliche Messung optischer Signale im Leistungsbereich Nanowatt bis hin zu 10 Milliwatt.
Weitere Ausstattungsmerkmale wie schaltbare Tiefpassfilter, einstellbare Offsetkorrektur, schaltbare AC/DC-Kopplung sowie die Möglichkeit, den OE-300 manuell und über ein opto-isoliertes Interface mit einem PC zu steuern, machen ihn zum vielseitigsten Fotoempfänger in seiner Klasse.
Kompatibel mit optischer Bank und mit Faseroptik
Die Si-Modelle sind mit einem optischen Freistrahleingang ausgestattet, der bei Bedarf ganz leicht auf Faseranschluss erweitert werden kann. Der Freistrahlanschluss ist als Flansch mit 1.035″-40 Gewinde inklusive Kopplerring mit 30 mm Außendurchmesser ausgeführt und bietet eine breite Kompatibilität mit optischem Zubehör diverser Hersteller, wie zum Beispiel Linsen, Tubusse, Käfigsysteme, optische Adapter etc.

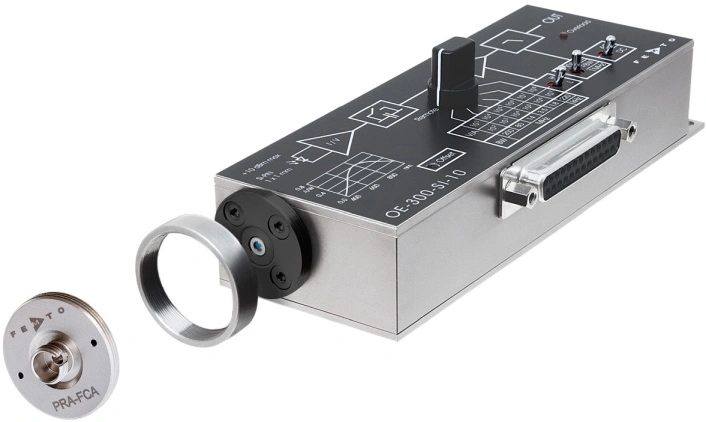

Der Freistrahl-Gewindeanschluss kann durch Anschrauben der optional erhältlichen Faseradapter der Serie PRA in Sekundenschnelle zu einem Faseranschluss (FC, FSMA) umgebaut werden.
Bei den InGaAs-Fotoempfängern besteht die Wahl zwischen einem Modell mit FC-Faseranschluss für hochpräzise faseroptische Messungen und einem Modell mit Freistrahlanschluss.
Für Modelle mit Detektorflächen kleiner als Ø 0,4 mm wird die Verwendung von Faseradaptern nur bedingt empfohlen, da Kopplungsverluste und Instabilitäten auftreten können. Liegt der Schwerpunkt auf hochpräzisen faseroptischen Messungen, liefert die Verwendung von FC-Modellen mit festem optischen FC-Fasereingang in der Regel die besten Ergebnisse.
Alle OE-300 Modelle können mit Hilfe der optional erhältlichen Post-Adapterplatte Modell PRA-PAP komfortabel und stabil an marktübliche Post-Holder mit M4 wie auch 8-32 UNC Gewinde angeschraubt werden.
Gerätehalter wird nicht mitgeliefert
Anwendungen
- Rauscharmer Universal-Fotoempfänger (O/E-Konverter) für den MHz-Bereich
- Zeitaufgelöste optische Puls- und Leistungsmessung
- Messung von Laser-Intensitätsrauschen (RIN)
- Optischer Eingang für Oszilloskope, Spektrum-Analyzer, A/D-Wandler und RF Lock-In-Verstärker
