Kurzbeschreibung

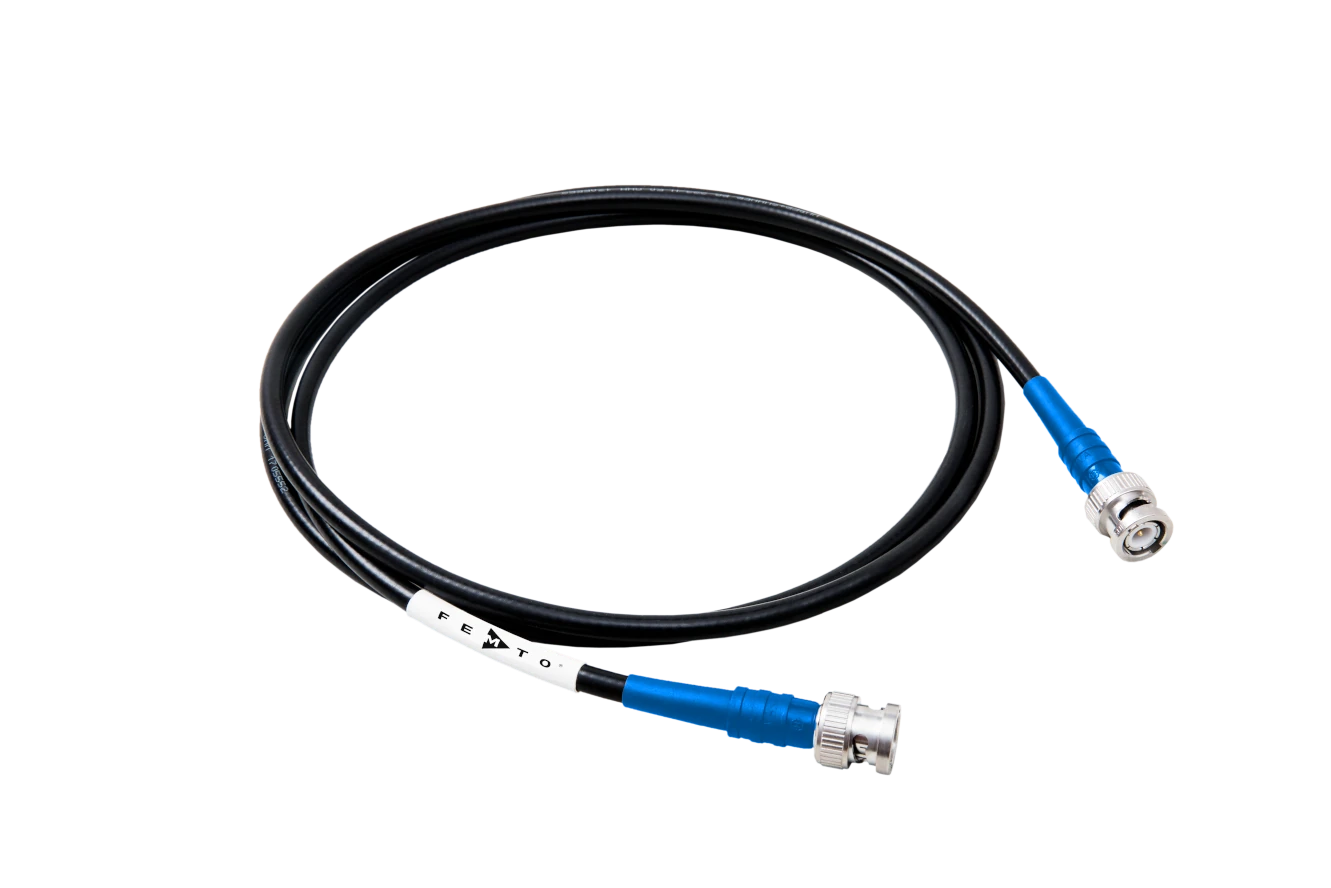

Die Low-Capacitance Kabel CAB-SC1 sind hochwertige Koaxialkabel für höchste Signalqualität. Sie sind empfohlen für Messungen kleiner Signale bei gleichzeitiger Minimierung des Rauschens, das durch die Kabelkapazität verursacht wird.
Features
- 150 Ω Wellenwiderstand
- 30 pF/m Kapazitätsbelag
- Fertig konfektioniert mit hochwertigen BNC-Steckern
- In verschiedenen Längen von 50 cm bis 10 m erhältlich
- Weitere Längen ab einer Bestellmenge von 10 Stück möglich
Vorteil
Für die Messung kleiner Signale, insbesondere kleiner Ströme mittels Transimpedanzverstärkern, sollte das Kabel zwischen Signalquelle und Verstärker so kurz wie möglich sein, um den Einfluss der Kabelkapazität zu minimieren. Ein 50 Ω Kabel hat etwa 100 pF/m. FEMTOs Low-Capacitance Kabel haben etwa 30 pF/m, so dass bei gleicher Leitungslänge sehr viel weniger Rauschen erzeugt wird.
Hinweis
Die Low-Capacitance Kabel bieten in Hinblick auf triboelektrisches Rauschen sowie elektromagnetische Abschirmung keine Vorteile sondern sind sogar leicht im Nachteil. Wir empfehlen in solchen Fällen FEMTOs Low-Noise- und HF-Kabel.
| Länge | Stecker BNC – BNC | Angebot anfordern |
0,5 m | CAB-SC1-BB-050 |  |
|---|---|---|
| 0,8 m | CAB-SC1-BB-080 | |
| 1,5 m | CAB-SC1-BB-150 | |
| 3,0 m | CAB-SC1-BB-300 | |
| 5,0 m | CAB-SC1-BB-500 | |
| 10,0 m | CAB-SC1-BB-1000 | |
| Datenblatt |  |
|
Warum werden Low-Capacitance Kabel benötigt?
Verstärkereingänge sind immer auch Rauschspannungsquellen. Diese Rauschspannung generiert gemäß dem Ohm’schen Gesetz über der Impedanz am Eingang einen Rauschstrom. Im Falle von Transimpedanz- bzw. Stromverstärkern ist dies besonders kritisch, da der Rauschstrom sich mit dem Messstrom überlagert und ebenfalls verstärkt wird. Er ist Teil des Gesamtrauschens und kann leicht sogar das dominierende Rauschen sein.
Ist die Impedanz am Eingang des Verstärkers groß, ist der Rauschstrom klein und spielt keine Rolle. Ist die Impedanz aber klein, ist der Rauschstrom groß. Die Impedanz ist inbesondere dann klein, wenn die Kapazität groß ist, dabei setzt sich die Kapazität am Eingang aus der Kapazität der eigentlichen Signalquelle, zum Beipiel einer Fotodiode, und der Kapazität des Kabels zusammen. Ein 50 Ohm Koaxialkabel hat 100 pF/m und kann daher leicht den größten Teil der Kapazität am Verstärkereingang beisteuern.
Die Lösung des Problems liegt darin, möglichst kurze Kabel und/oder Kabel mit geringerer Kapazität zu verwenden. FEMTOs Low-Capacitance Kabel haben nur 30 pF/m, so dass das Stromrauschen bedingt durch die Impedanz erheblich kleiner ausfällt.
Abbildung: Vergleich von Rauschspektren mit Low-Capacitance Kabel und 50 Ohm Kabel (RG 58)
Das integrierte Rauschen (Legende, Werte in Klammern) mit Low-Capacitance Kabel ist weniger als halb so groß im Vergleich zum RG 58 Kabel
Anwendungen
Messungen von kleinen Signalen, insbesondere Strömen bei räumlich abgesetzter Signalquelle, wo lange Koaxialkabel aufgrund ihrer Kapazität zuviel Rauschen verursachen würden.
- Messungen von Strömen bis in den Picoampere-Bereich
- Photodetektoren und Ionisationsdetektoren
- Rastertunnelmikroskopie (STM)
- Rastersondenmikroskopie (SPM)
- Spektroskopie
- Piezo- und pyroelektrische Detektoren
Vergleich der verschiedenen FEMTO-Spezialkabel
Low-Capacitance Koaxialkabel CAB-SC1
- Geringe Kabelkapazität zur Minimierung von kapazitätsbedingtem Rauschen
- Frequenzbereich: DC – 20 MHz
- Geeignet für die Eingangsseite von Verstärkern, insbesondere für die Analyse kleiner Ströme im pA bis µA Bereich bei moderaten Frequenzen
- Empfohlen für die Eingangsseite von Transimpedanzverstärken wie DDPCA-300, DLPCA-200, DHPCA-100, LCA- und HCA-Serie
- Gezielt empfohlen, wenn die Stromquelle räumlich abgesetzt ist und die Kapazität eines langen Kabels das Rauschen zu sehr erhöhen würde
Low Noise Koaxialkabel CAB-LN1
- Unempfindlich gegenüber Störungen durch Mikrophonie- und triboelektrische Effekte
- Frequenzbereich: DC – 1 MHz
- Geeignet für die Eingangsseite von Verstärkern, insbesondere für die Analyse kleinster Ströme im fA bis nA Bereich bei kleineren Frequenzen
- Empfohlen für die Eingangsseite von DDPCA-300, DLPCA-200, LCA-Serie und HQA-15M-10T
High Performance HF Koaxialkabel CAB-HF1
- Unempfindlich gegen elektromagnetische Einflüsse (EMI) und Masseströme (Erdschleifen)
- Frequenzbereich: DC – 4 GHz
- Geeignet für Eingangs- und Ausgangsseite von Verstärkern sowie für die Analyse von kleinen Signalen bei höheren Frequenzen
- Empfohlen für die Eingangsseite von DHPCA-100 und HLVA-100 sowie HCA-, DHPVA-, HVA- und LIA-Serie
- Empfohlen für die Ausgangseite aller FEMTO Verstärker und Fotodetektoren mit BNC-Anschlüssen
