Kurzbeschreibung
Die Fotoempfänger der HCA-S-Reihe bestehen aus Si-PIN- oder InGaAs-PIN-Fotodioden und Transimpedanzverstärkern zur Umwandlung kleiner optischer Signale in proportionale Ausgangsspannungen. Sie haben feste Verstärkungen und sind auf hohe Bandbreiten optimiert.
Features
- Bandbreite von DC bis max. 400 MHz
- Verstärkung bis zu 105 V/A
- NEP minmal 3,5 pW/√Hz
- Si- und InGaAs-Fotodioden für den Spektralbereich von 320 bis 1700 nm
- Eingang Freistrahl mit 1.035″-40 Eingangsgewinde, kompatibel mit vielen optischen Standardsystemen, oder FC/PC- bzw. FC/APC-Anschluss
Modelle für den Spektralbereich von 320 bis 1000 nm:
| Modell | HCA-S-200M-SI-FST HCA-S-200M-SI-FC |
HCA-S-400M-SI-FST HCA-S-400M-SI-FC |
|---|---|---|
| Si-PIN Fotodiode | 800 µm Ø | 800 µm Ø |
| Spektralbereich | 320 – 1000 nm | 320 – 1000 nm |
| Bandbreite (−3 dB) | DC – 200 MHz | DC – 400 MHz |
| Anstiegszeit (10 – 90 %) |
1,8 ns | 1,0 ns |
| Transimpedanz- verstärkung |
2 × 104 V/A | 5 × 103 V/A |
| Konversions- verstärkung |
1,1 × 104 V/W | 2,7 × 103 V/W |
| NEP | 9,4 pW/√Hz | 40 pW/√Hz |
| Ausgangsspannung | ± 1,2 V | ± 1,0 V |
| Signalausgang | ausgelegt für 50 Ω Last, abzuschließen mit 50 Ω | |
| Datenblatt |  |
|
Modelle für den Spektralbereich von 900 bis 1700 nm:

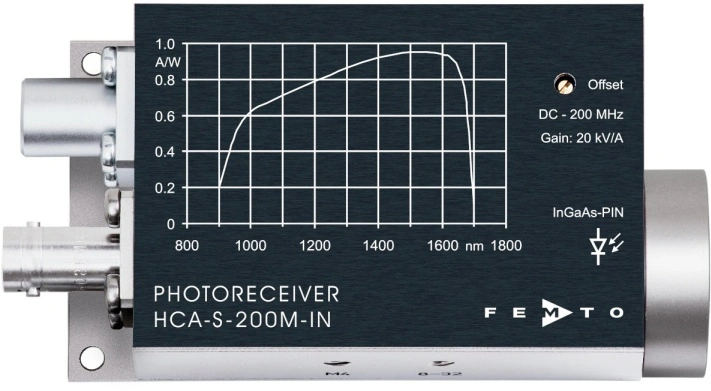

| Modell | HCA-S-20M-IN-FST | HCA-S-200M-IN-FST HCA-S-200M-IN-FC |
HCA-S-400M-IN-FST HCA-S-400M-IN-FC |
|---|---|---|---|
| InGaAs-PIN Fotodiode | 500 µm Ø | 300 µm Ø (FST-Modell) integrierte Kugellinse (FC-Modell) |
300 µm Ø (FST-Modell) integrierte Kugellinse (FC-Modell) |
| Spektralbereich | 900 – 1700 nm | 900 – 1700 nm | 900 – 1700 nm |
| Bandbreite (−3 dB) | DC – 20 MHz | DC – 200 MHz | DC – 400 MHz |
| Anstiegszeit (10 – 90 %) |
18 ns | 1,8 ns | 1,0 ns |
| Transimpedanz- verstärkung |
1 × 105 V/A | 2 × 104 V/A | 5 × 103 V/A |
| Konversions- verstärkung |
9,5 × 104 V/W | 1,9 × 104 V/W | 4,8 × 103 V/W |
| NEP | 3,5 pW/√Hz | 5,2 pW/√Hz | 24 pW/√Hz |
| Ausgangsspannung | ± 1,5 V | ± 1,2 V | ± 1,0 V |
| Signalausgang | ausgelegt für 50 Ω Last, abzuschließen mit 50 Ω | ||
| Datenblatt | |
|
|
Offset über Potentiometer einstellbar. Ausgänge kurzschlussfest. Versorgungsspannung ±15 V über 3-polige Lemo®-Buchse. Ein passender Stecker wird mitgeliefert. Passendes Netzteil der Serie PS-15 optional erhältlich. Weitere Einzelheiten siehe Datenblatt.
Stecker und Buchsen
FEMTO Verstärker und Fotoempfänger werden standardmäßig je nach Modell entweder mit BNC- oder SMA-Buchse geliefert. Gerne montieren wir andere Stecker und Buchsen nach Ihren Wünschen. Zu den Möglichkeiten gehören neben BNC, SMA und Typ N auch weitere Typen auf Anfrage. Fügen Sie Ihren Wunsch einfach Ihrer Angebotsanfrage hinzu oder kontaktieren Sie unser Support-Team.
Kundenspezifische Anpassungen
Erfüllt keines der Produkte Ihre Anforderungen? Wir bieten kundenspezifische Anpassungen unserer Produkte an, z.B. angepasste Bandbreite, Verstärkung oder Optimierung auf spezielle Signalquellen. Auch OEM-Versionen zum Beispiel für größere Projekte und Produktintegrationen sind möglich. Unser technischer Support freut sich auf Ihre Anfrage. Womöglich finden Sie auch unter den verwandten Produkten etwas passendes.
| Modell | HBPR-100M-60K-IN-FST HBPR-100M-60K-IN-FS HBPR-100M-60K-IN-FC |
|---|---|
| 10 mW je Fotodiode | |
| Tiefpassfilter | Volle Bandbreite umschaltbar auf 20 MHz (obere Grenzfrequenz) |
| Hochpassfilter (AC-Kopplung) | DC-Kopplung umschaltbar auf AC (10 Hz untere Grenzfrequenz) |
| Signalausgangsspannung | ±1,0 V an 50 Ω Last (für lineare Verstärkung und geringe harmonische Verzerrung),maximal ±2.0 V an 50 Ω Last |
| Monitorausgänge | Transimpedanz (Verstärkung) 1000 V/A, Bandbreite DC – 10 MHz,Ausgangsspannung 0 … +10 V (@ ≥100 kΩ Last) |
| Versorgungsspannung / Versorgungsstrom | ±15 V (±14.5 V … ±16.5 V) –90 / +120 mA typ. |
| Gehäuse | 80 x 80 x 30,5 mm (L x B x H) Gewicht FC-Modelle 350 g (0.77 lbs), Gewicht FS/FST-Modelle 410 g (0.9 lbs) |
Hohe Bandbreite und extrem rauscharm
Die Fotoempfänger kombinieren Si- oder InGaAs-PIN-Fotodioden mit speziell entwickelten, rauscharmen Transimpedanzverstärkern, die Verstärkungen bis zu 105 V/A erreichen. Aus dieser einzigartigen Kombination ergeben sich Fotoempfänger mit hoher Bandbreite und einer niedrigen NEP von minimal 3,5 pW/√Hz bei Bandbreiten von DC bis 400 MHz.
Kompatibel mit optischer Bank (Freistrahl) und Faseroptik
Die Freistrahleingänge (FST) sind als 1.035″-40 Gewindeflansche mit anschraubbarem Kopplerringen ausgeführt und bieten eine breite Kompatibilität mit optischem Zubehör diverser Hersteller, wie zum Beispiel Linsen, Tubusse, Käfigsysteme, optische Adapter etc.
Die relativ großflächigen Detektoren erleichtern das Fokussieren und sichern einen hohen und stabilen Kopplungsgrad auch bei Verwendung der optional erhältlichen Faseroptikadapter.
Die Fotoempfänger können aufgrund der großen Detektorfläche problemlos und ohne nennenswerte Kopplungsverluste zu einem Faseranschluss (FC, FSMA) umgebaut werden, durch einfaches Anschrauben der optional erhältlichen Faseradapter der Serie PRA.
Ab etwa 400 µm Ø und darunter kann die Kopplungseffizienz bei Verwendung der Adapter nachlassen. Ist die Kopplungseffizienz entscheidend, empfehlen wir die Modelle mit FC-Anschluss.
Alle Fotoempfänger sind mit UNC 8-32- und M4-Gewindebohrungen ausgerüstet und können damit komfortabel und stabil auf marktüblichen Stangenhaltern in optische Systeme integriert werden.
Anwendungen
- Spektroskopie
- Schnelle Puls- und Transientenmessungen
- Optisches Triggern
- Test von digitalen Datenübertragungssystemen
- Optischer Empfänger für Oszilloskope und schnelle A/D Wandler
